Ako prebieha výstavba optickej siete
-
Chránička je v zemi
Navrhneme trasu a vytýčime existujúce vedenia. Pod cestu chráničku dostaneme pretláčaním, v poli alebo na lúke ju uloží pluh bez výkopu.
vytýčenie Radiodetection LMX100 · pretláčanie · pluhovanie
-
Kábel je v chráničke
Optický kábel sa do chráničky zafúka stlačeným vzduchom, bez ďalšieho kopania.
zafukovanie kábla · stlačený vzduch
-
Sieť je zmeraná
Vlákna zvaríme, osadíme optické uzly a trasu zmeriame reflektometrom OTDR. Výsledok dostanete v protokole.
Sumitomo 72C+ · OTDR → protokol
Optické prípojky

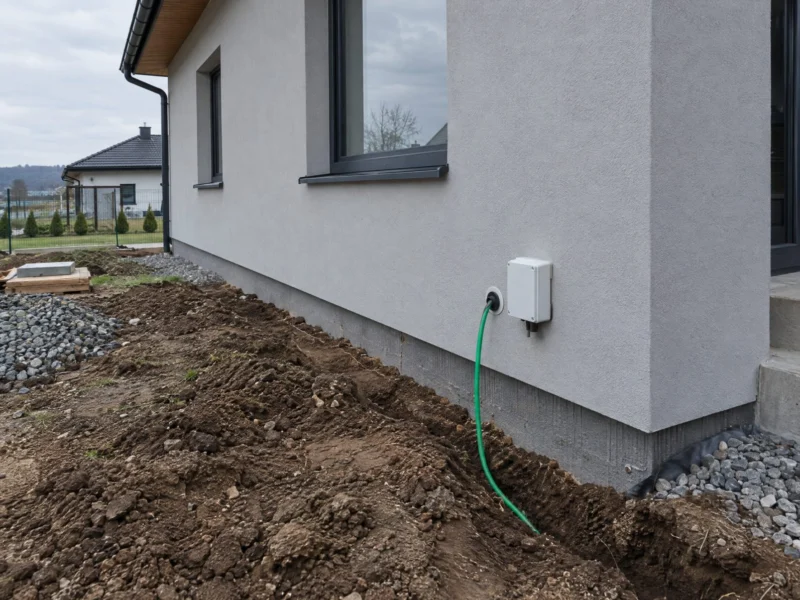

Optická prípojka k rodinnému domu a novostavbe
Rodinný dom alebo novostavbu pripojíme na optickú sieť.
Pošlite nám miesto stavby a kde je sieť na ulici. Posúdime trasu a pripravíme nezáväznú ponuku. Ak treba pod cestu dostať aj vodu, kanalizáciu či elektrinu, pozrite riadený pretlak pod cestou.
Čo pre vás urobíme
- chráničku popod chodník či vjazd uložíme bez rozkopania
- optický kábel do nej zafúkneme
- vlákna zvaríme
Chráničky a zafukovanie
Chráničky pod komunikáciou a zafukovanie optických káblov
Chránička chráni uložený kábel a umožňuje neskôr kábel doplniť alebo vymeniť bez ďalšieho rozkopávania. Pod komunikáciu ju vedieme pretláčaním, takže vozovka zostáva zväčša nedotknutá.
Optický kábel zafúkneme do uloženej chráničky stlačeným vzduchom. Kábel sa neťahá, takže sa nenamáha a dá sa zafúknuť aj dlhší úsek naraz. Ako funguje riadený pretlak pod cestou, nájdete na úvodnej stránke.
Kedy sa hodí
- chránička pod cestou, chodníkom, parkoviskom alebo vjazdom
- kábel do už uloženej chráničky, aj doplnenie kábla bez nového výkopu
- zväzok viacerých chráničiek v jednej trase
- Príklad z Nového Mesta nad Váhom: 4 chráničky, 30 m, Ø 110 · 160 · 160 · 200 mm
Viac chráničiek v jednej trase šetrí ďalšie prechody, keď sa neskôr pridávajú siete.

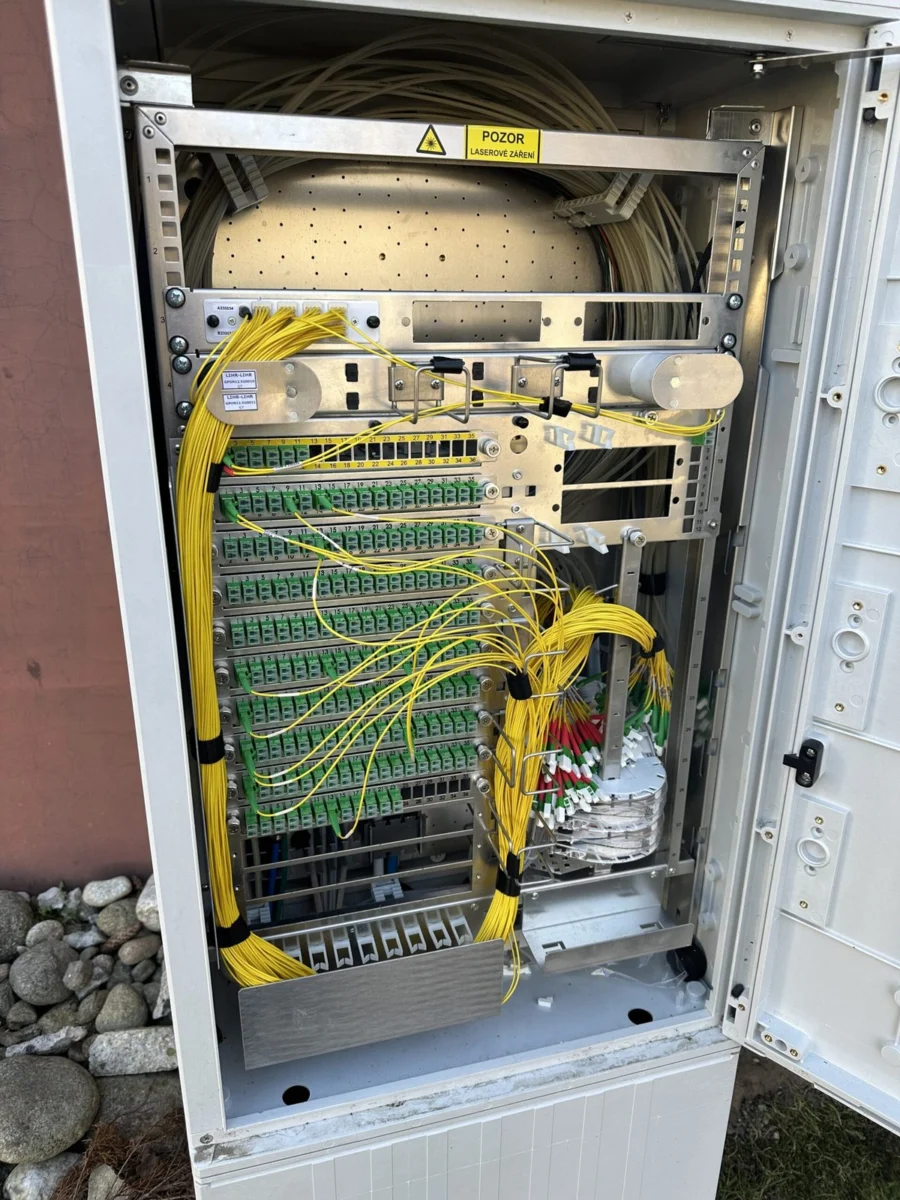

Zváranie vlákien a meranie OTDR
Zváranie optických vlákien a meranie OTDR: protokol z merania trasy
Vlákna spájame zváračkou Sumitomo 72C+: konce sa zarovnajú a spoja elektrickým oblúkom do jedného súvislého vlákna, spoj sa uloží do ochrany v rozvádzači alebo spojke. Potom trasu zmeriame a dostanete protokol z merania OTDR.
Prístroj OTDR pošle do vlákna svetelné impulzy a z odrazeného svetla zobrazí celú trasu.
Čo OTDR ukáže
- útlm vlákna a celej trasy
- polohu a kvalitu každého spoja a konektora
- miesto zlomu alebo poškodenia vlákna
- dĺžku vlákna
Zváračka: Sumitomo 72C+. Meranie OTDR: EXFO MAX 730D-SM8, ďalej Yokogawa AQ1000 · AQ7280. Výstupom merania je protokol.
Cena
Koľko stojí výstavba optickej siete?
Cenu na webe neuvádzame, lebo bez trasy by bola nepresná. Dve podobné trasy môžu stáť rozdielne.
Čím presnejšie trasu opíšete, tým presnejšia bude ponuka. Projekt mať nemusíte, stačí mapa alebo náčrt.
Cenu ovplyvňuje najmä
- dĺžka trasy
- spôsob pokládky podľa terénu: pluhovanie, pretláčanie alebo výkop
- prekážky v trase: komunikácia, existujúce siete, vodný tok
- rozsah prác: druh siete, zafukovanie, prípojky a meranie
- termín, v ktorom treba prácu urobiť
Čo nám poslať: miesto stavby, približnú dĺžku trasy, druh siete (optická alebo metalická, prípadne architektúru FTTx) a čo trasa križuje. Ozveme sa do 24 hodín.
Referencie
Pod cestou bez rozkopania: naše realizácie
Riadený pretlak
Riadený pretlak Nové Mesto nad Váhom – štyri chráničky
Riadený pretlak

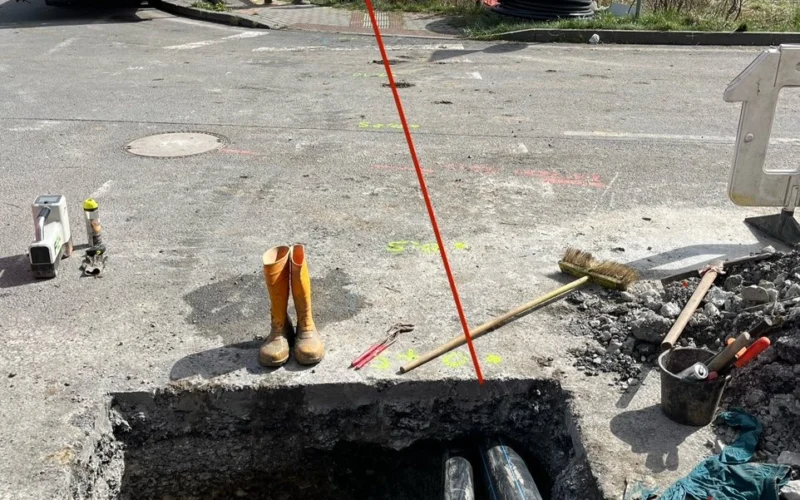

Riadený pretlak Čadca – spevnená plocha pri ceste
Riadený pretlak
Riadený pretlak Topoľčany – 132 m v zastavanom území
Súvisiace služby
Čo sa k výstavbe sietí zvyčajne viaže
Riadený pretlak pod cestu
Chránička alebo kábel pod cestou bez rozkopania vozovky.
Ako funguje riadený pretlak

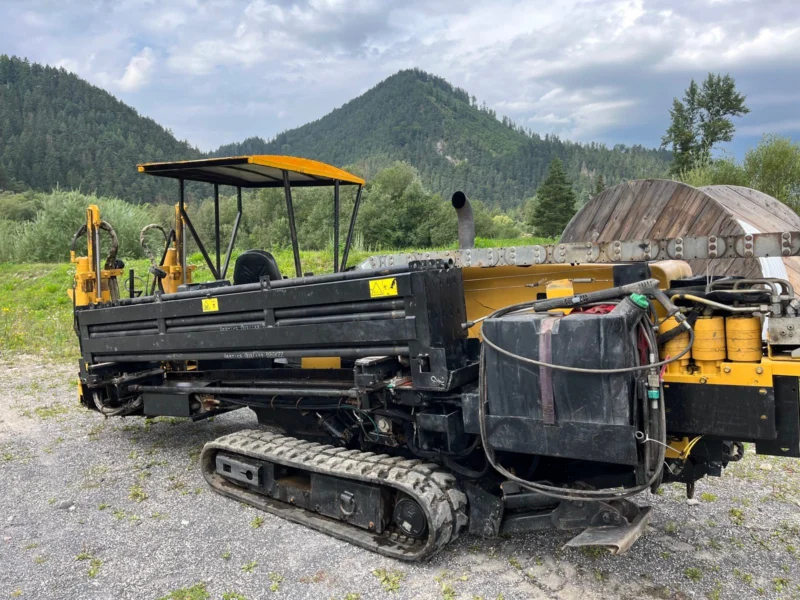

Horizontálne riadené vŕtanie
Dlhšie úseky a väčšie priemery pod komunikáciou, riekou či spevnenou plochou.
Mám dlhšiu trasu
Zváranie potrubia

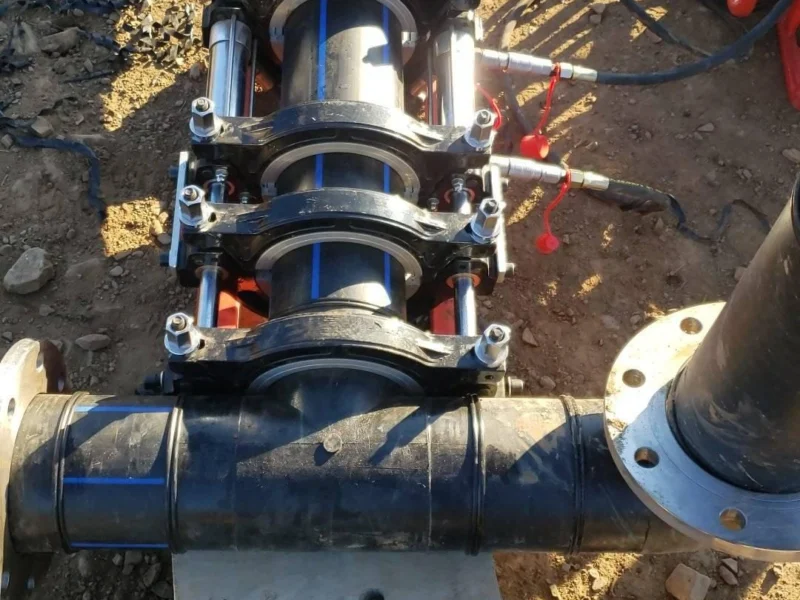

Potrubie z PE, PP a PVDF zvárame priamo na stavbe, na tupo aj elektrotvarovkou.
Treba zvariť potrubieČasté otázky
Časté otázky o výstavbe optických sietí

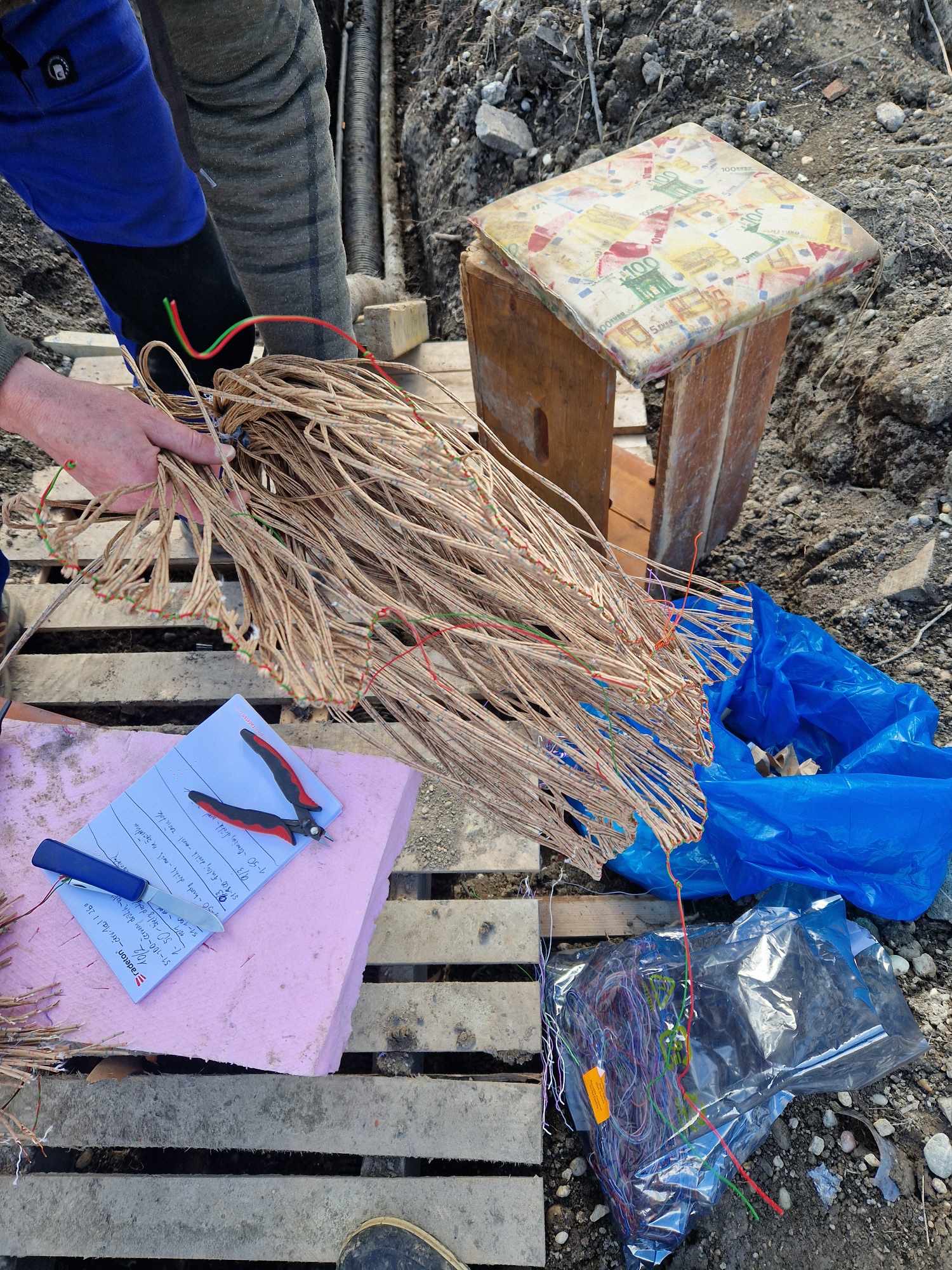

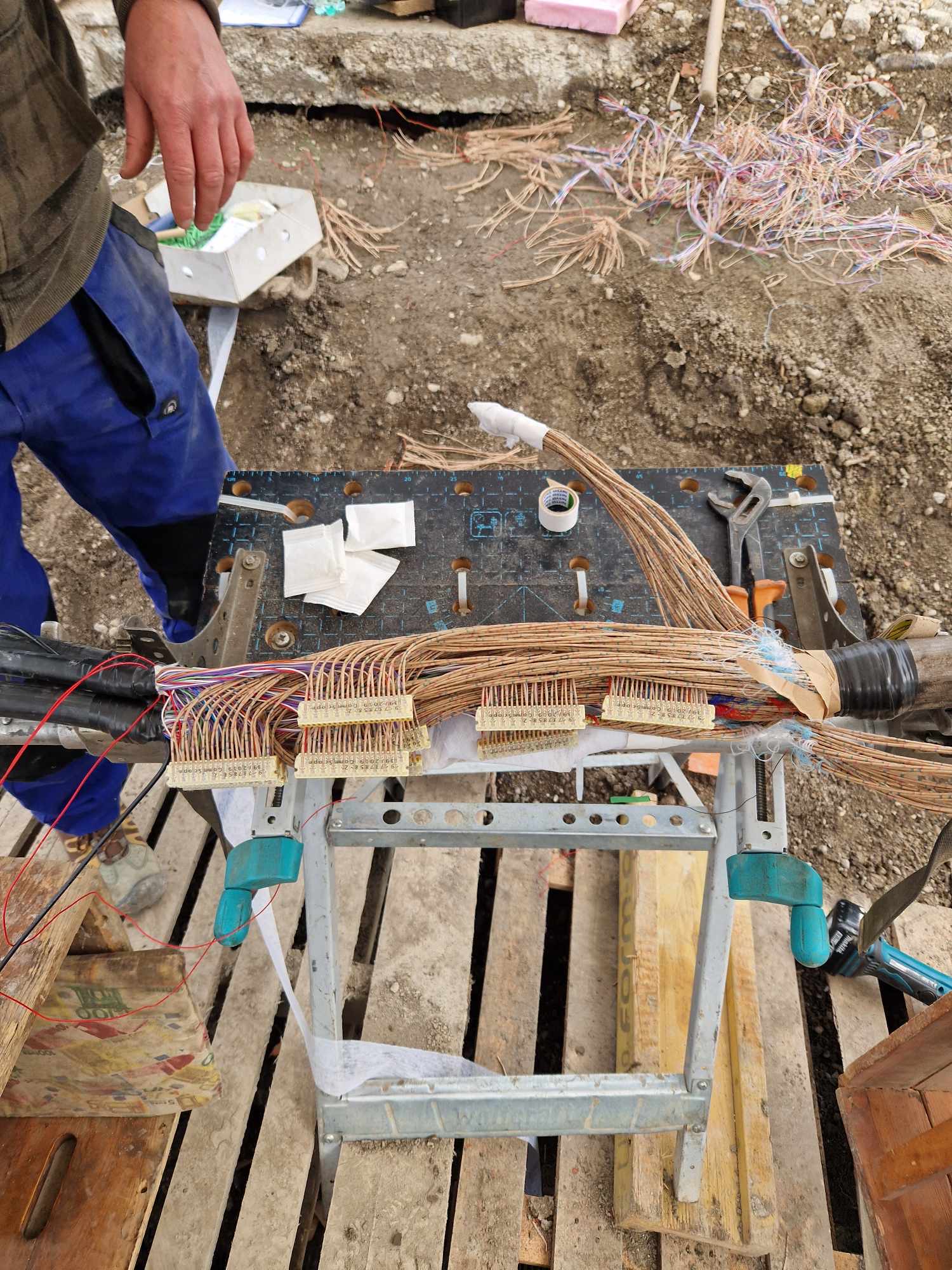

Aké siete budujete: optické aj metalické?

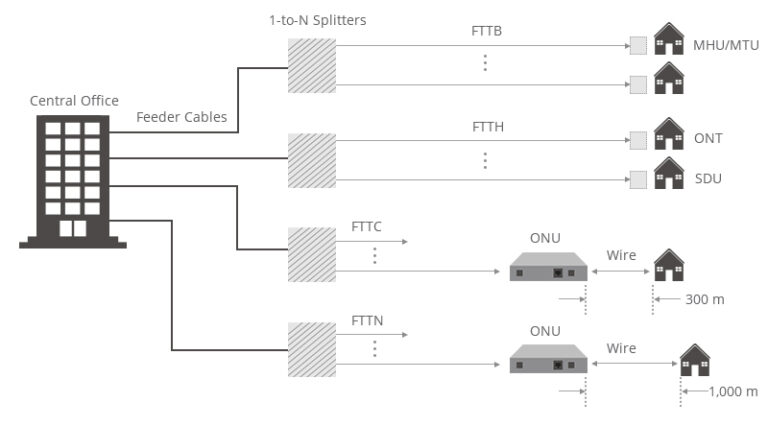

Budujeme optické aj metalické siete. Pri optických realizujeme architektúry FTTN, FTTC, FTTB, FTTH aj FTTP. Trasu ukladáme pluhovaním, pretláčaním alebo výkopom, podľa terénu.
Postavíte mi optickú prípojku k rodinnému domu?
Áno. Chráničku k domu uložíme popod chodník či vjazd bez rozkopania, optický kábel do nej zafúkneme a vlákna zvaríme. Pošlite nám miesto stavby a kde je sieť na ulici, pripravíme nezáväznú ponuku.
Koľko stojí výstavba optickej siete a čo mám poslať?
Cenu na webe neuvádzame, pretože bez trasy by bola nepresná. Pošlite nám miesto stavby, približnú dĺžku trasy, druh siete (optická alebo metalická, prípadne architektúru FTTx) a čo trasa križuje; stačí mapa alebo náčrt. Od čoho cena závisí, rozpisujeme v časti Koľko stojí výstavba optickej siete. Ozveme sa do 24 hodín.
Dá sa chránička alebo kábel uložiť pod cestou bez rozkopania vozovky?
Áno, pretláčaním. Vozovka sa nerozkopáva, potrebné sú len štartovacia a cieľová jama po stranách komunikácie. Podrobnosti nájdete na stránke riadený pretlak. Pri dlhšom úseku alebo väčšom priemere sa hodí horizontálne riadené vŕtanie: až 200 m v jednom cykle, potrubie do Ø 500 mm.
Zafukujete optický kábel do chráničiek?
Áno. Optický kábel zafukujeme stlačeným vzduchom do uloženej chráničky, aj do takej, ktorú sme uložili pretláčaním popod cestu alebo pluhovaním v teréne.
Čo je meranie OTDR a čo po ňom dostanem?
OTDR (optický reflektometer) pošle do vlákna svetelné impulzy a z odrazeného svetla zobrazí celú trasu: útlm vlákna, spoje, konektory aj miesta poškodenia. Vlákna pred meraním spájame zváračkou Sumitomo 72C+, meriame prístrojmi EXFO MAX 730D-SM8 a Yokogawa AQ7280. Výsledky merania dostanete v protokole.
Ako zistíte, kde sú v trase existujúce podzemné siete?
Pred pokládkou ich lokalizujeme pôdnym radarom Radiodetection LMX100 a podľa výsledku navrhneme trasu tak, aby sa existujúcim vedeniam vyhla.
