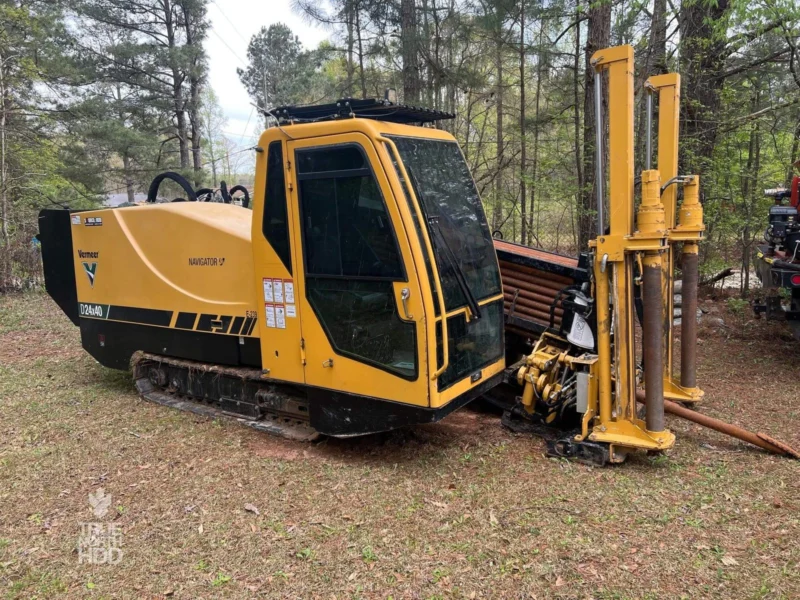

Horizontálne riadené vŕtanie
Vermeer D24x40 S3
- Ťah / tlak
- 124,6 kN
- Krútiaci moment
- 5 694 Nm
- Dĺžka vrtu
- 200 m
Bezvýkopové technológie
Horizontálne riadené vŕtanie (HDD)
Potrubie alebo chránička sa uložia pod cestou, chodníkom či potokom bez rozkopania celej trasy. Vrt vedieme pod zemou presne po plánovanej trase, v jednom cykle až 200 m, potrubie môže mať priemer do Ø 500 mm.
- až 200 m v jednom cykle
- potrubie do Ø 500 mm
- po celom Slovensku
Technológia
Čo je horizontálne riadené vŕtanie (HDD) a ako funguje
Horizontálne riadené vŕtanie (HDD), v praxi aj horizontálne vŕtanie či riadené vrty, je bezvýkopová technológia: vrt sa vedie pod zemou po plánovanej trase a potrubie sa zatiahne bez rozkopania celého úseku. Operátor riadi vŕtaciu hlavu zo súpravy na povrchu pri štartovacej jame.
Cez vŕtaciu tyč sa čerpá výplachová zmes z vody a bentonitu, ktorá znižuje trenie, stabilizuje vrt, odnáša zeminu a chladí hlavu. Tú istú technológiu poznáte aj ako riadený pretlak alebo riadený podvrt: ide o iný názov, nie o inú metódu.
Postup práce
Ako horizontálne vŕtanie prebieha: od pilotného vrtu po zatiahnutie potrubia
-
Pilotný vrt
Zo štartovacej jamy vedie riadená vŕtacia hlava vrt po plánovanej trase do cieľovej jamy. Sonda a prijímač na povrchu sledujú jej polohu, smer a hĺbku.
pilotný vrt · sonda a lokátor ±100 mm
-
Rozšírenie vrtu
Rozširovacie hlavy vrt postupne zväčšujú na priemer väčší, než má potrubie. Výplachová zmes z vody a bentonitu vrt stabilizuje.
rozširovanie · bentonitový výplach · do Ø 500 mm
-
Zatiahnutie potrubia
Do hotového vrtu sa zatiahne potrubie alebo chránička. Jamy sa potom uzavrú a miesto sa odovzdá.
zatiahnutie · až 200 m v jednom cykle
Parametre
Čo zvládneme: parametre horizontálneho vŕtania
Čo sa dá vyvŕtať na konkrétnej trase, rozhoduje najmä podložie, existujúce siete a prístup pre súpravu a pre jamy.
Ukladáme potrubie z HDPE, PE a PVC. Spoje potrubia z PE, PP a PVDF zvárame priamo na stavbe, takže vrt aj zváranie môže riešiť jeden dodávateľ.
Parametre v skratke
- Dĺžka vrtu v jednom cykle: až 200 m
- Priemer potrubia: do Ø 500 mm
- Presnosť lokalizácie hlavy: ±100 mm
- Materiály: HDPE · PE · PVC

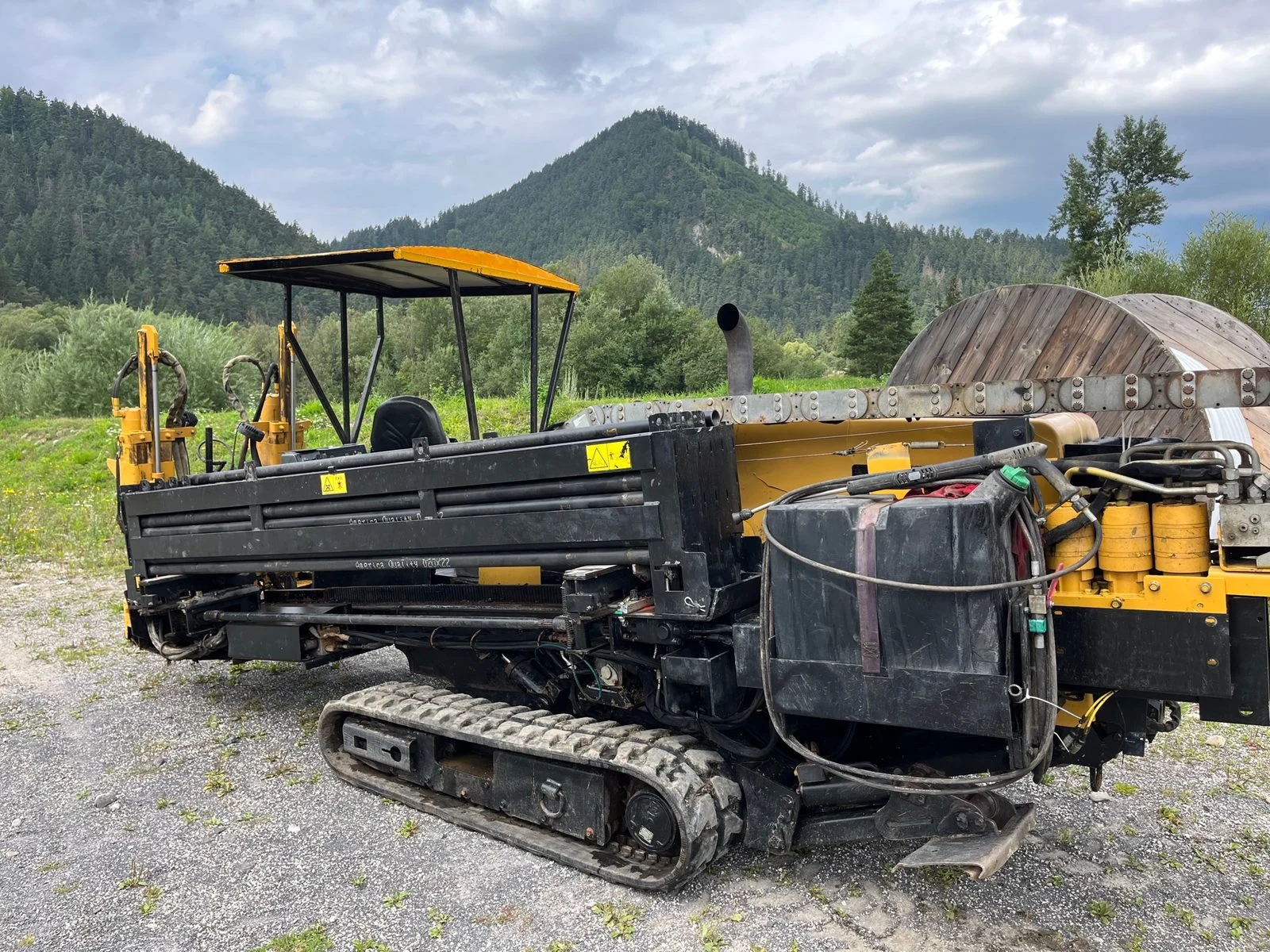

Strojový park
Vrtné súpravy, s ktorými pracujeme
Horizontálne riadené vŕtanie

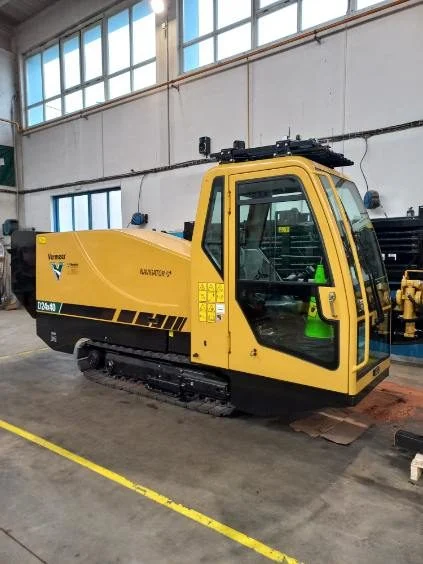

Vermeer D20x22 S3
- Ťah / tlak
- 86,7 kN
- Motor
- Deutz Tier 4
Vŕtanie pod cestou

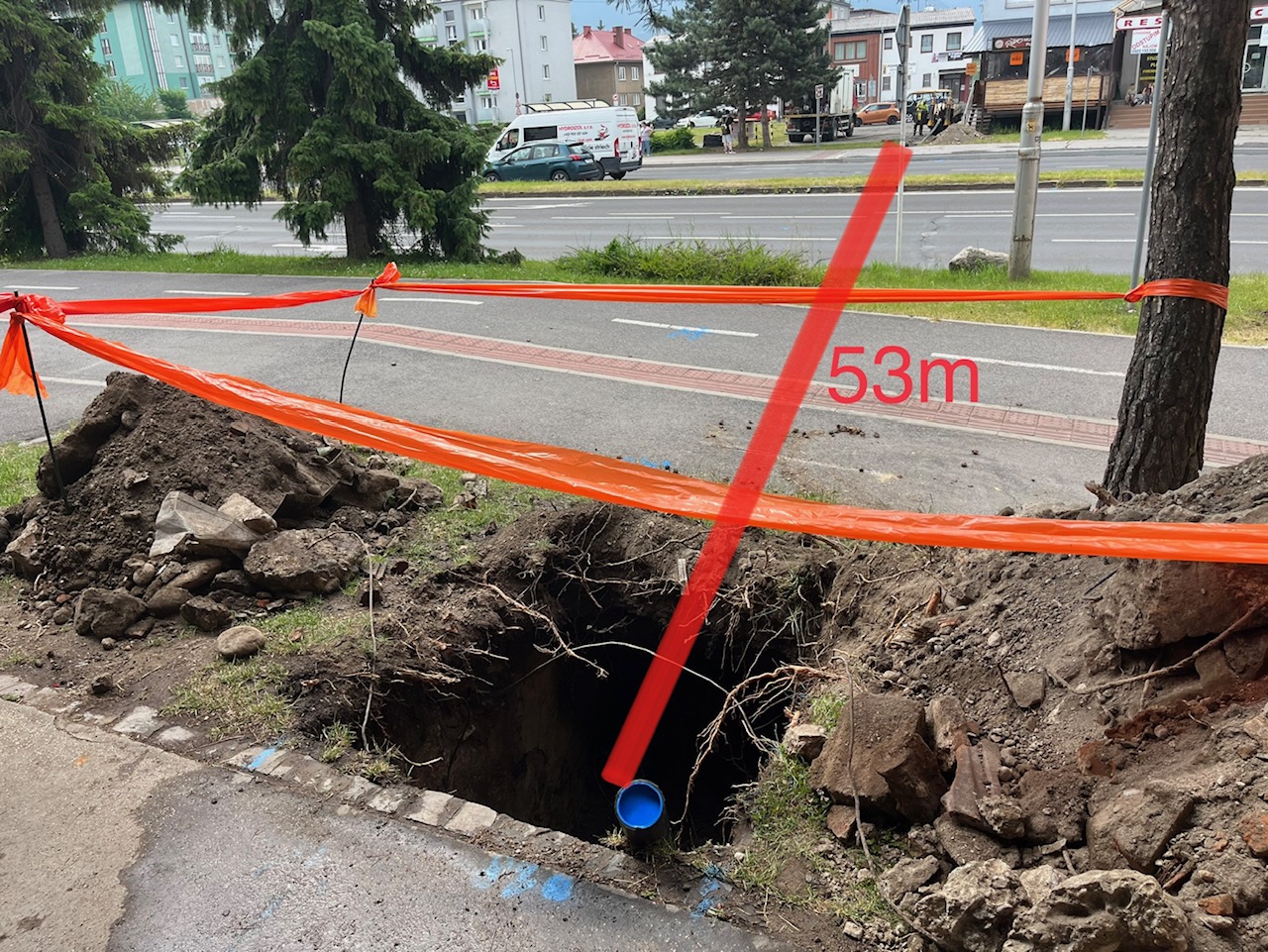

Vŕtanie pod cestou (podvrtanie cesty): povolenia a príprava

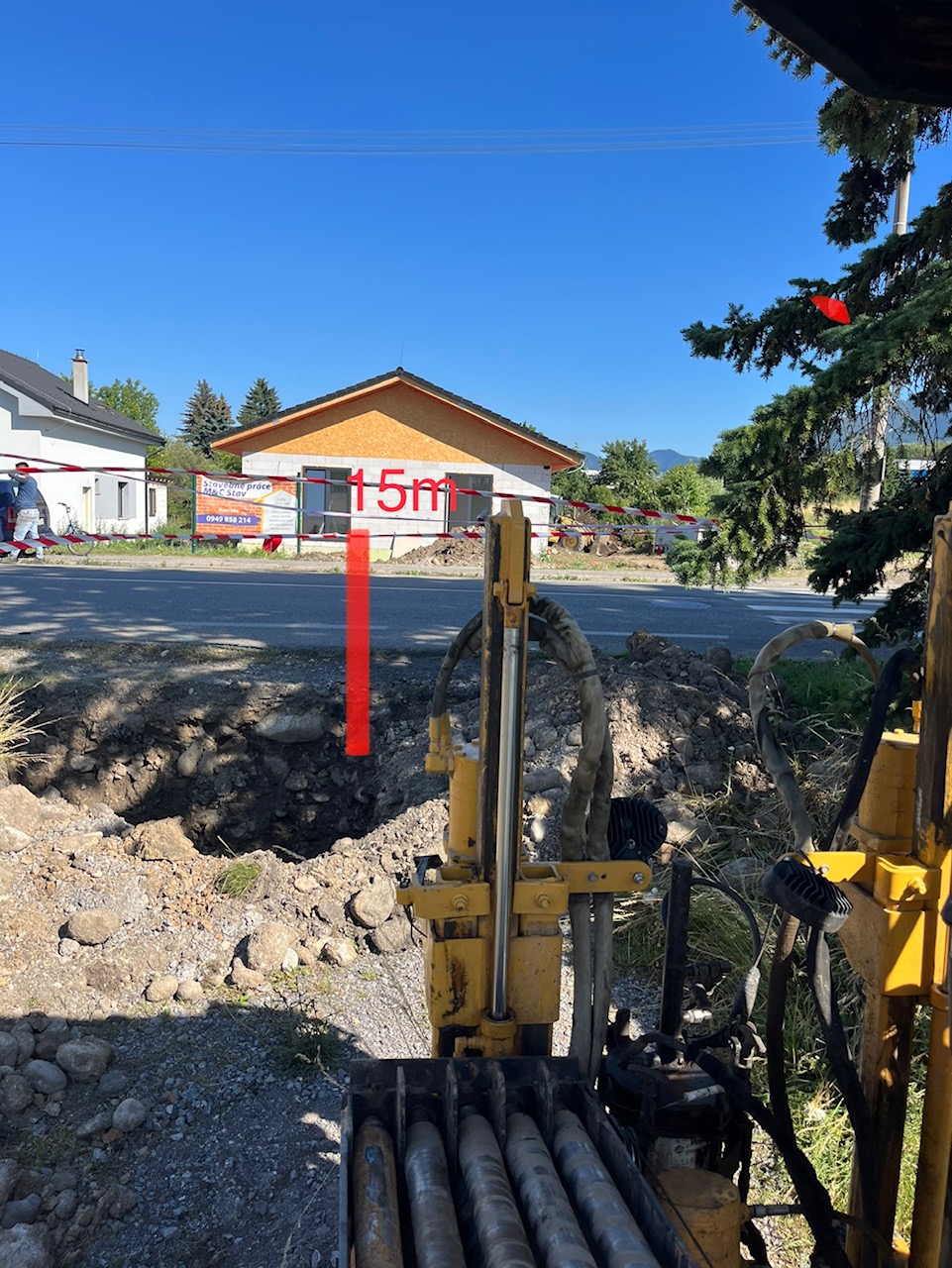

Pod cestou sa vŕta najčastejšie vtedy, keď treba previesť vedenie alebo prípojku na druhú stranu komunikácie. Vozovku pritom nerozkopávame, práca prebieha pod ňou a potrebné sú len štartovacia a cieľová jama po stranách komunikácie.
Presný zoznam povolení závisí od konkrétnej trasy a od toho, komu cesta patrí. Napíšte nám miesto a typ cesty; kto z vás a kto z nás čo vybaví, upresníme spolu pri ponuke.
Čo sa pred vŕtaním pod cestou spravidla pripravuje
- vytýčenie existujúcich podzemných sietí v trase, aby sa im vrt vyhol
- súhlas správcu cesty: môže patriť obci, kraju alebo štátu
- projektová dokumentácia alebo aspoň náčrt trasy
- hĺbka a sklon vrtu voči vozovke a druh zeminy pod cestou
- miesto pre súpravu a pre jamy po oboch stranách komunikácie
Porovnanie metód
Riadené vrty a neriadený prepich: v čom je rozdiel
Oba spôsoby vedú potrubie popod cestu bez rozkopania. Rozdiel je v tom, či sa smer vrtu dá počas práce sledovať a meniť.
Riadené vŕtanie (HDD)
Vrt vedieme po plánovanej trase a jeho smer aj hĺbku upravujeme počas celej práce.
- Vrtná súprava vŕta zo štartovacieho bodu šikmo do zeme.
- Vrtná hlava so sondou – smer a hĺbku meníme počas vŕtania.
- Lokátor na povrchu sleduje polohu, hĺbku a sklon hlavy (±100 mm).
- Trasa vedie oblúkom popod cestu aj popod existujúce vedenia.
- Vrt vyjde v cieľovom bode, potom ho rozšírime a zatiahneme potrubie.
Kedy sa hodí
- dlhšie trasy a väčšie priemery potrubia
- prechod popod cestu, chodník alebo vodný tok
- v trase sú existujúce siete, ktoré treba obísť
Neriadený prepich
Hlava sa prediera priamo vpred v smere, ktorý sa nastaví na začiatku. Počas práce sa smer nekontroluje.
- Štartovacia jama – smer sa nastaví na začiatku a ďalej sa nemení.
- Razidlo (pneumatická hlava) sa prediera priamo vpred, bez riadenia.
- Trasa je priamka v jednej hĺbke medzi dvoma jamami.
- Kameň alebo iná prekážka môže hlavu odkloniť – smer sa počas práce nekontroluje.
- Cieľová jama musí ležať presne v línii so štartom.
| Kritérium | Riadené vŕtanie (HDD) | Neriadený prepich |
|---|---|---|
| Riadenie smeru | áno, počas celej trasy | nie, smer sa nastaví na štarte |
| Tvar trasy | oblúk, aj popod prekážky | priamka v jednej hĺbke |
| Kontrola polohy | lokátor, presnosť ±100 mm | počas práce sa nekontroluje |
Neriadený prepich uvádzame len ako všeobecné porovnanie. D-Drill ho nerobí, robí len riadené vŕtanie. Či je vŕtanie vhodné pre vašu trasu, posúdime po prezretí miesta.
Cena
Koľko stojí horizontálne vŕtanie?
Cenu vŕtania na webe neuvádzame, pretože závisí od konkrétnej trasy. Rozhoduje najmä dĺžka a priemer vrtu, podložie a prekážky v trase.
Pošlite nám trasu a pripravíme nezáväznú ponuku. Stačí miesto stavby, približná dĺžka, čo sa má uložiť a čo trasa križuje; mapa alebo náčrt úplne postačí.
Cenu vŕtania ovplyvňuje najmä
- dĺžka vrtu a priemer potrubia
- materiál a počet potrubí uložených v jednom vrte
- podložie v mieste vrtu
- prekážky v trase: komunikácia, existujúce siete, vodný tok
- prístup, priestor pre súpravu a pre jamy a termín práce
Realizácie
Riadené vrty z našich realizácií: dĺžky a priemery trás
Medzi našimi realizáciami sú trasy od 13 do 182 m s potrubím Ø 110 až 200 mm. Pri každej nájdete miesto, dĺžku, priemer a fotku.
Najdlhšia trasa má 182 m (Nitra, dve potrubia Ø 110 a 160 mm), najväčší priemer Ø 200 mm (Senec, 28 m popod cestu so zvodidlami). Popod vodný tok viedol vrt 41 m (Liptovský Peter).
Referencie
Riadený pretlak
Nitra · popri oplotení areálu

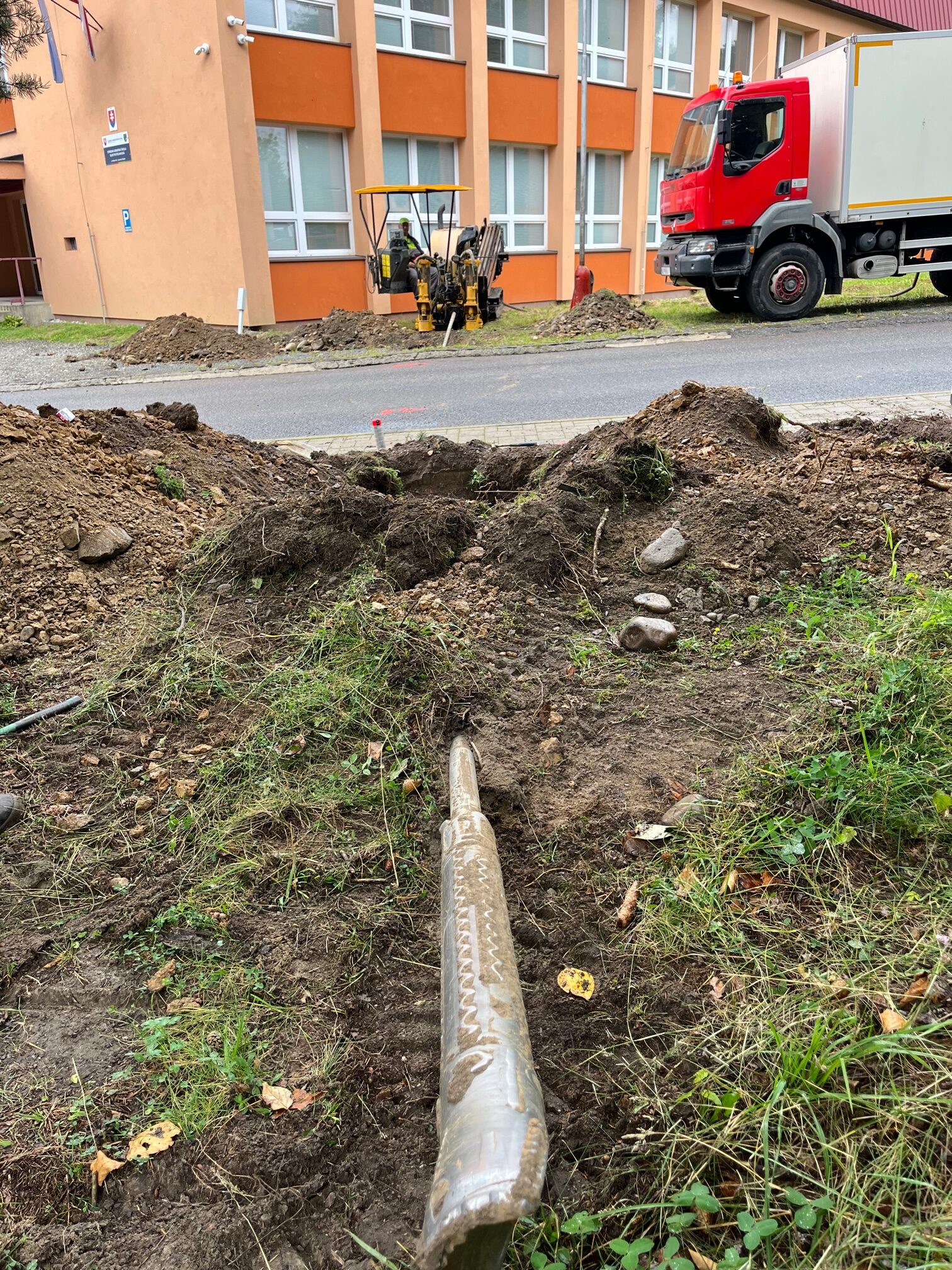

Riadený pretlak Nitra – 182 m popri oplotení
Ø 110, 160 mm
182 m
riadený pretlak
Riadený pretlak
Topoľčany · v zastavanom území

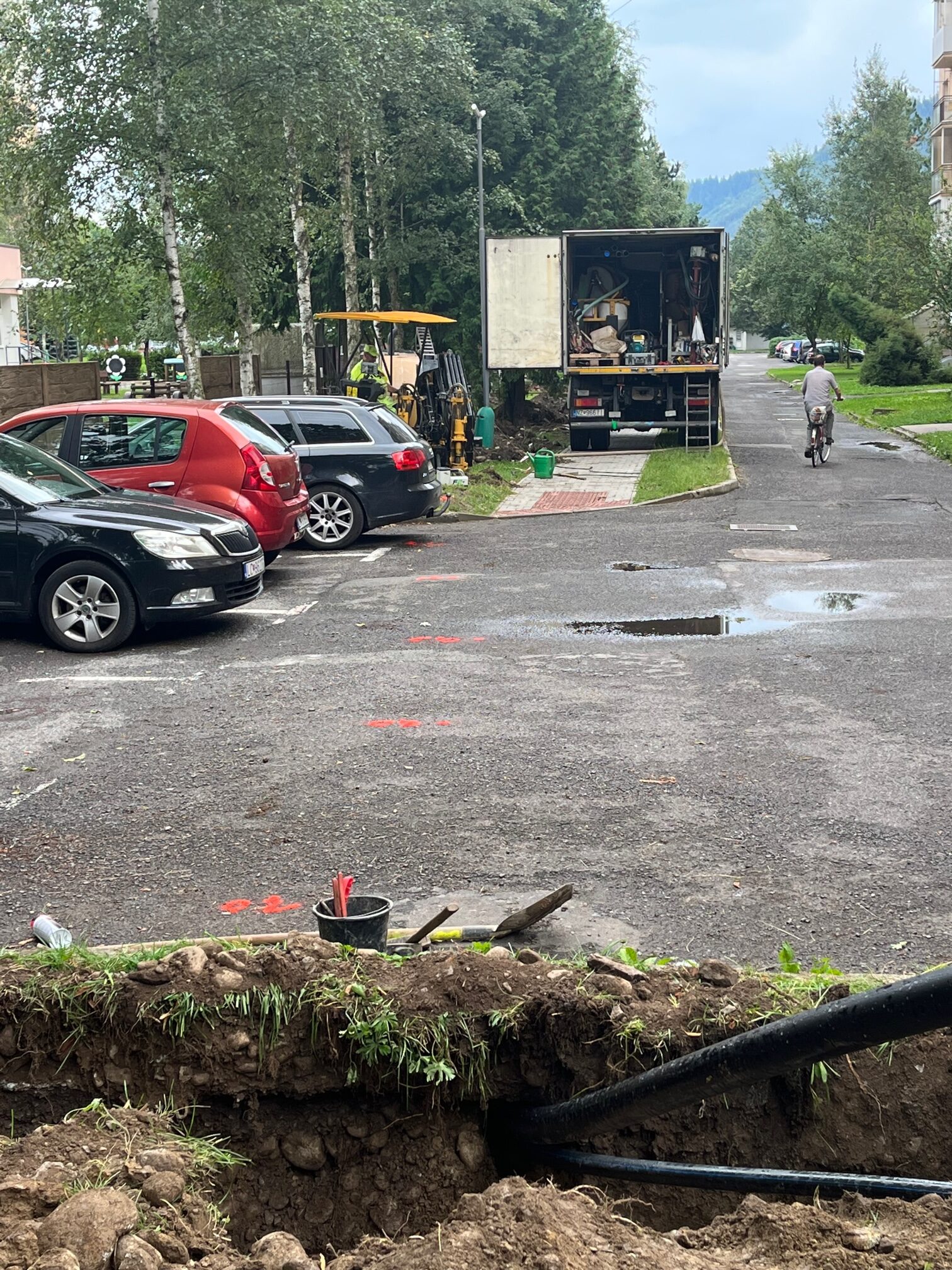

Riadený pretlak Topoľčany – 132 m v zastavanom území
Ø 110, 160 mm
132 m
riadený pretlak
Riadený pretlak
Kostolná-Záriečie · popod obrábané pole
Riadený pretlak Kostolná-Záriečie – 112 m popod pole
Ø 110 mm
112 m
riadený pretlak
Časté otázky
Časté otázky o horizontálnom riadenom vŕtaní
Čo je horizontálne riadené vŕtanie (HDD)?
Horizontálne riadené vŕtanie (HDD), nazývané aj horizontálne vŕtanie alebo riadené vrty, je bezvýkopová technológia: vrt sa vedie pod zemou po plánovanej trase, potom sa rozšíri a zatiahne sa potrubie alebo chránička. Povrch sa otvára len v mieste štartovacej a cieľovej jamy.
Je horizontálne vŕtanie to isté ako riadený pretlak?
Áno, v praxi ide o tú istú technológiu. Riadený podvrt aj podvrtanie cesty sú bežné názvy pre horizontálne riadené vŕtanie (HDD), keď vrt vedie pod cestou či inou prekážkou. Prechod pod cestou, jeho cenu a postup opisuje aj úvodná stránka o riadenom pretlaku.
Akú dlhú trasu a aký priemer potrubia zvládnete?
V jednom cykle až 200 m, pri väčšom rozsahu prác navrhneme kombináciu metód. Zatiahneme potrubie do Ø 500 mm z HDPE, PE alebo PVC. Spoje potrubia z PE, PP a PVDF s priemerom Ø 50–450 mm zvárame priamo na stavbe, viac nájdete na stránke zváranie potrubia. Pošlite nám trasu a posúdime ju.
Ako sa vrt vedie presne a ako sa vyhnete existujúcim sieťam?
Sonda vo vŕtacej hlave a prijímač na povrchu určujú jej polohu, smer a hĺbku, takže operátor vedie vrt po plánovanej trase. Presnosť lokalizácie vŕtacej hlavy je ±100 mm. Pred prácou preveríme dostupné podklady a vytýčime existujúce siete; údaj ±100 mm sa vzťahuje na lokalizáciu vrtnej hlavy, nie na polohu existujúcich vedení.
Musí sa pri vŕtaní pod cestou (podvrtaní cesty) rozkopať cesta?
Nie. Vozovka sa nerozkopáva, vrt vedie pod ňou. Potrebné sú len štartovacia a cieľová jama po stranách komunikácie. Čo sa pred vŕtaním pod cestou pripravuje, nájdete v časti vŕtanie pod cestou.
Potrebujem na vŕtanie pod cestou povolenie?
Závisí to od konkrétnej trasy a od toho, komu cesta patrí. Pred prácou sa spravidla rieši súhlas správcu cesty a vytýčenie existujúcich sietí. Napíšte nám miesto a typ cesty, aby bolo jasné, čo bude pri vašej trase treba.
Robíte aj prepich alebo neriadený pretlak?
Nie, robíme len riadené vŕtanie. Pri prepichu sa smer počas práce nedá meniť a pod cestou sa omyl ťažko opravuje. Rozdiel ukazuje porovnanie vyššie.
Dá sa vŕtať aj popod vodný tok?
Medzi našimi realizáciami je prechod popod vodný tok v Liptovskom Petre (41 m, potrubie Ø 110 mm). Vhodnosť vašej trasy posúdime po jej prezretí.
Uložíte vrtom aj chráničku pre optický kábel?
Áno, do vrtu sa zatiahne potrubie alebo chránička. Optické siete a ich pokládku opisuje stránka telekomunikačné siete.
Koľko stojí horizontálne riadené vŕtanie?
Cenu na webe neuvádzame, pretože závisí od konkrétnej trasy: najmä od dĺžky vrtu, priemeru potrubia, podložia a prekážok v trase. Pošlite nám trasu a pripravíme nezáväznú ponuku. Od čoho cena závisí, rozpisujeme v časti Koľko stojí horizontálne vŕtanie.
